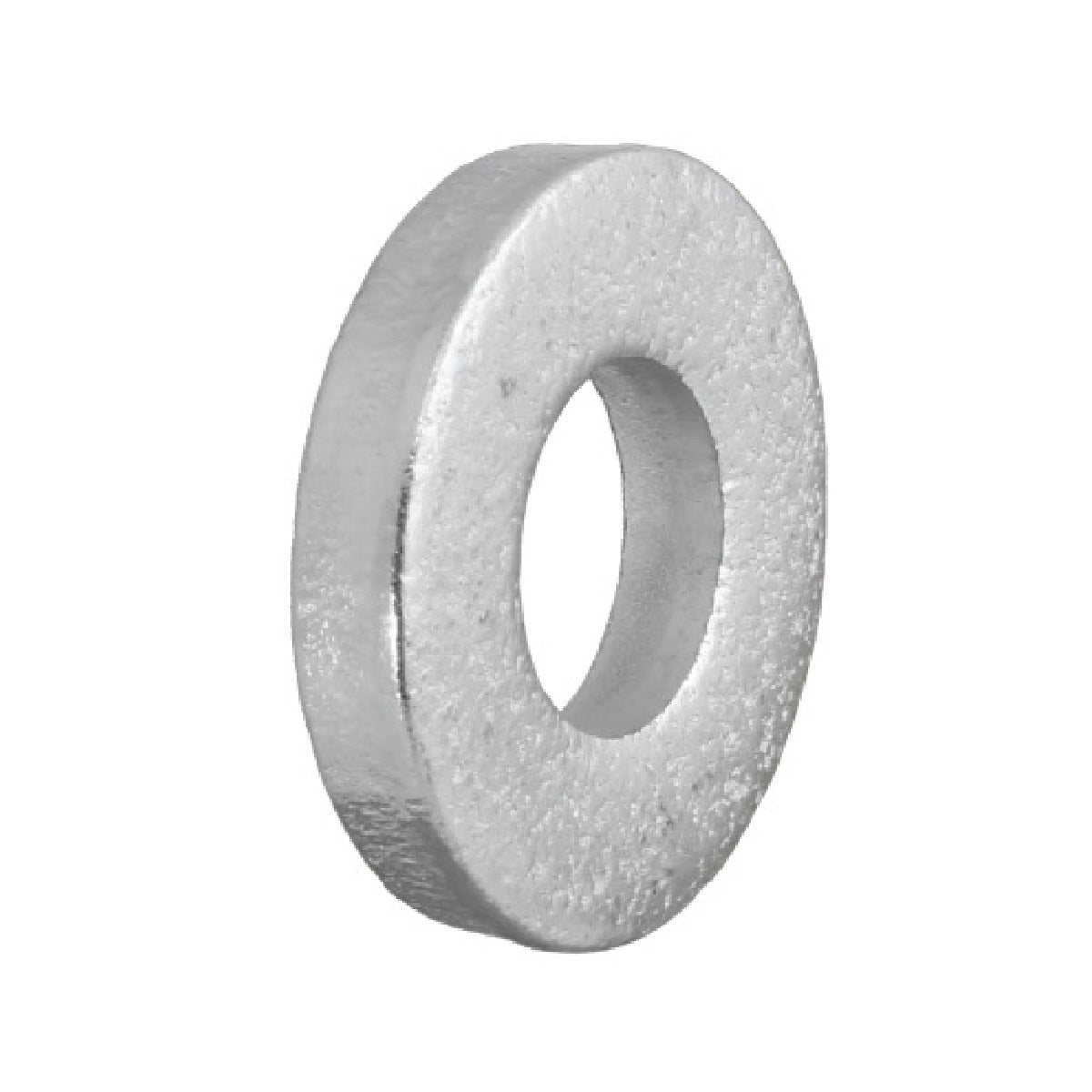

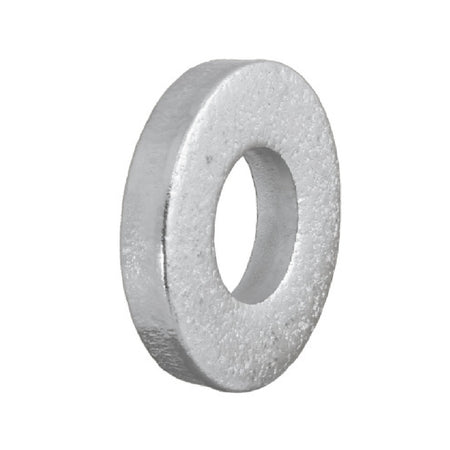

Unterlegscheiben DIN 7349 Verzinkt

Unterlegscheiben nach DIN 7349 in Ausführung Stahl Verzinkt sind speziell für Schraubverbindungen mit schweren Spannstiften entwickelt worden.

Alternativ dienen sie als massive, extrem dicke Unterlage für den Maschinen-, Anlagen- und Fahrzeugbau im Innenbereich.

• Wenn Bauteile mit schweren Spannstiften (geschlitzte Federstifte) gesichert und gleichzeitig verschraubt werden, muss die Scheibe die elastischen Kräfte des Stiftes aufnehmen. Sie darf sich unter den extremen Kräften keinesfalls durchbiegen oder in die Bohrung gezogen werden.
• Durch die große Dicke (z. B. 4 mm bei einer M8-Scheibe) leitet sie die Vorspannkraft hochfester Schrauben (z. B. Güte 8.8 oder 10.9) absolut verzugsstrei und flächig in das darunterliegende Bauteil ein.
• Bei weicheren Gegenmaterialien (wie Aluminium oder Guss) verhindert die massive Scheibe effektiv, dass sich hochbelastete Schraubenköpfe mit der Zeit in das Material "eingraben" (Fließen des Werkstoffs).

Einsatzbereiche:

• Schwerer Maschinen- und Anlagenbau: Überall dort, wo Wellen, Hebel oder Zahnräder mit Spannstiften fixiert und axial durch Schrauben gesichert werden.
• Getriebebau: Massive Unterlagen für Gehäuseverschraubungen, die starken Vibrationen standhalten müssen.
• Fahrzeug- und Achsenbau: Sicherung von hochbelasteten Bolzenverbindungen.
• Stahlbau & Vorrichtungskonstruktion: Als Distanzscheibe oder Höhenausgleich, wenn massive, präzise Zwischenlagen benötigt werden.
